导语：国内晶圆厂进入集中扩产周期，300mm 晶圆产能持续攀升。半导体厂房不同于普通工业厂房，毫秒级的电力扰动，就可能造成整批晶圆报废。中高压配电作为全厂能源输入的第一道关口，直接决定产线稼动率、产品良率与运营成本。

全球半导体产业持续扩张，中国已经成为全球产能扩张的核心引擎。数据显示，预计到 2027 年国内 300mm 晶圆厂将达到 71 座，较 2024 年增长 145%。一座月产能 5 万片的 12 英寸晶圆厂，年耗电量可达 6‑8 亿度，电费占工厂运营成本 30%‑35%，是仅次于原材料的第二大支出。

与此同时，双碳政策、能耗与碳排放双控、绿色工厂零碳工厂认证，倒逼晶圆厂配电系统从 “只满足供电容量” 向高可靠、高品质、可监测、可溯源、节能降碳转型，EMS 能源管理系统已经成为新建半导体厂房的刚需基础设施。

半导体厂房中高压配电，四大核心挑战

半导体厂房配电拥有区别于常规工业厂房的本质特征：高可靠性、高品质电能、超大负荷、复杂配电架构，每一项都对中高压系统提出严苛考验。

极高供电可靠性供电可用率要求≥99.999%，年允许停电时间不超过 5 分钟。瞬时停电、晃电无需完全断电，就会直接造成光刻、刻蚀设备停机，整批晶圆报废。系统需要 UPS、STS、柴油发电机多级冗余保障，杜绝单点故障风险。

对电能质量极度敏感电压暂降、谐波畸变、闪变都会干扰精密工艺设备，必须满足 SEMI F47 行业标准。仅仅十几毫秒的电压跌落，就会引发设备锁机、工艺参数漂移，带来巨额经济损失。

大负荷连续不间断生产晶圆厂 7×24 小时不间断运行，单台工艺设备功率可达数百 kW，全厂负荷密度远高于普通厂房，对变压器容量、散热、保护定值匹配提出极高要求。

配电架构复杂庞大110kV/35kV/10kV 多级变配电，大量 UPS、STS、柴油发电机冗余设备，监控节点数量庞大且分散，传统人工巡检很难实现全面管控。

中高压变电站作为电力进厂第一道关卡，如果保护、监测、电能质量管控能力不足，后续低压侧再多治理设备，也难以抵御上游电网扰动带来的风险。

安科瑞半导体厂房中高压配电整体方案

针对半导体厂房 110kV、35kV、10kV 用户变电站场景，安科瑞打造变电站综合自动化整体解决方案，覆盖继电保护、弧光保护、局部放电监测、无线测温、电能质量在线监测，接入 AcrelEMS‑SEMI 半导体能效管理平台，实现遥测、遥信、遥控、遥调 “四遥” 功能，守护从高压进线到工艺设备的电力全链路安全。

1、变电站综合自动化保护监测体系

整套系统覆盖 110kV/66kV/35kV 主变电站、10kV 变电所、0.4kV 配电室。

微机保护测控装置：实现线路、变压器、电容器等设备的保护与测控，快速切除故障回路，防止故障扩大；

弧光保护：针对高压开关柜内部弧光短路故障，实现毫秒级跳闸，保护开关柜与运维人员安全

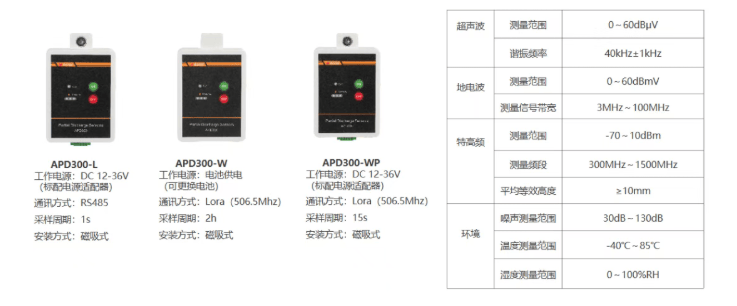

局部放电监测：实时捕捉开关柜、电缆的局放异常，提前预警绝缘老化隐患，做到故障前置；

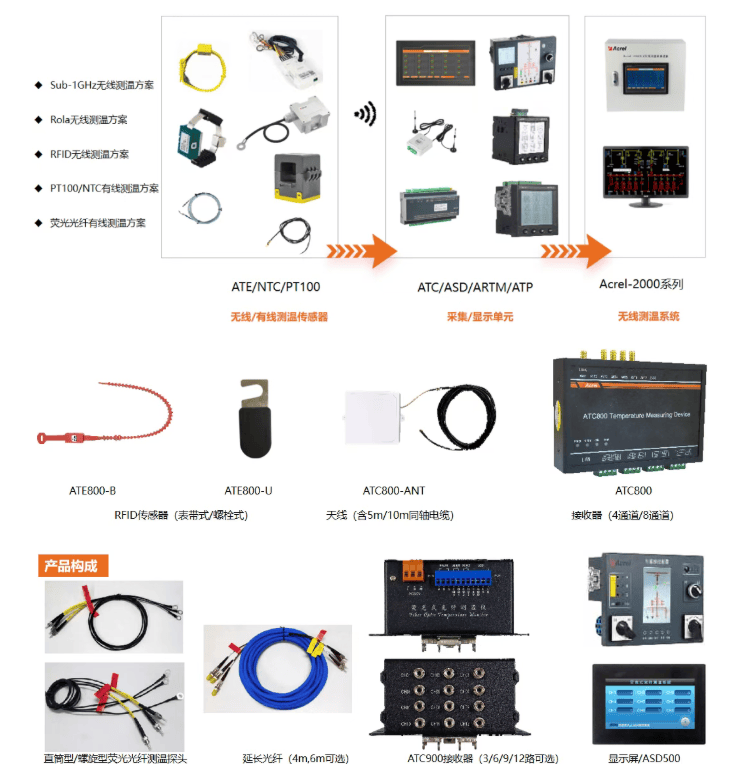

无线测温：对高压柜触头、母线接头温度不间断监测，避免接触过热引发停电事故；

多功能电力仪表：采集各类电参量，完成电能统计、需量监测；

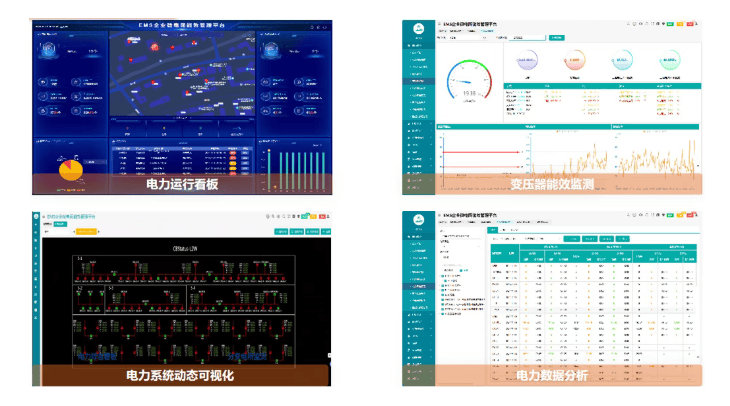

所有设备采集的数据统一上传至 EMS 能效平台，完成变电站、开闭所、配电室、变配电环境的一体化监控，异常事件及时告警，改变传统 “故障后抢修” 模式，实现预测性运维。

2、APView 系列电能质量监测装置，筑牢电能质量第一道防线

电压暂降、暂升、谐波、闪变是半导体产线最大隐形杀手，中高压侧配置APView500/APView400/APView350系列电能质量在线监测装置，满足 IEC 61000‑4‑30 Class A 精度标准，适配 SEMI F47 半导体行业要求，是晶圆厂电能质量监测核心硬件。
